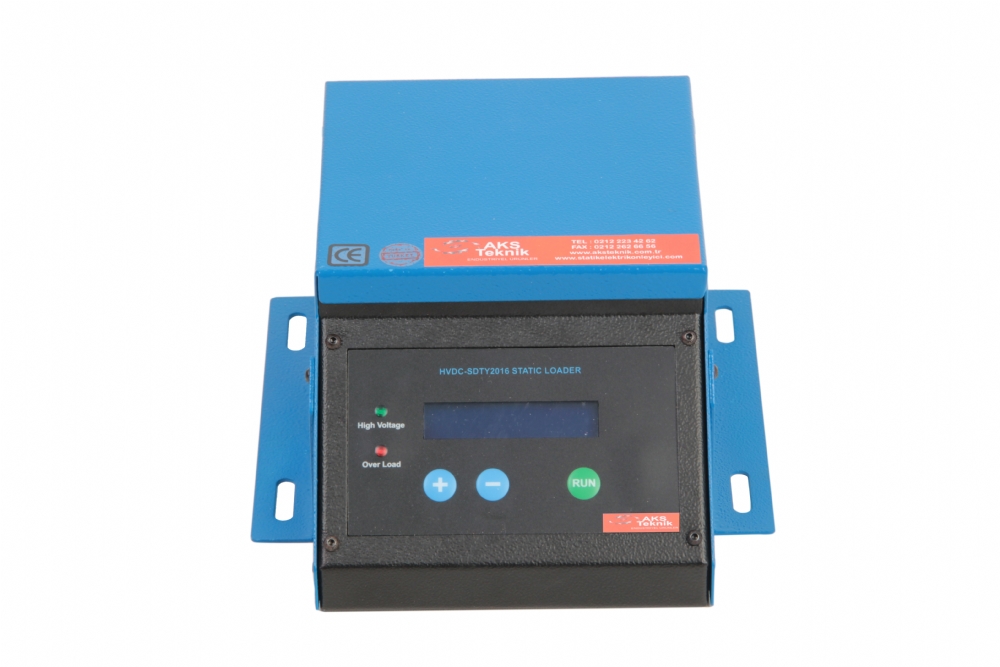

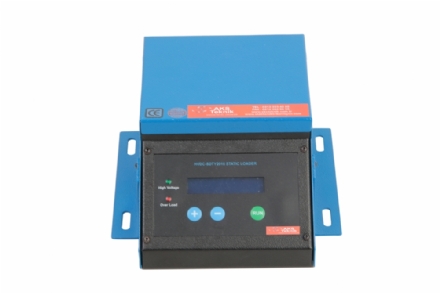

Statik Yükleme Jeneratörü 30kV
STATİK ELEKTRİK YÜKLEME JENERATÖRÜ 30kV
Sipariş Kodu: AKSO-T-30
GENEL BİLGİLER
Cihaz Boyutları: 210mm x 145mm x 110mm
Ağırlık: 2.85kg
Giriş Gerilimi: 220VAC / 230VAC
Ekran Tipi: 2x16 Mavi Karakter LCD Ekran
Statik Çıkış Gücü ve Göstergesi: AKSO-T-30 Statik Elektrik Yükleme Jenaratörünün IML için üretilen versiyonu 30KV - 1MA çıkış gücüne sahiptir. Plastik-Metal ayrıştırma, Plastik-Bakır Ayrıştırma, Plastik-Alüminyum Ayrıştırma ile Poşet Rulolama vb. uygulamaları için üretilen versiyonları ise 30KV / 50KV - 1MA dir.
Çıkış Gücü Ayarı: + ve – butonlar kullanılarak ayarlanabilmektedir.
Anlık Kaçak Koruması: Var.
Anlık Kaçak Koruması Hassasiyet Ayarı: Var. (LCD Ekran üzerinden)
Pin Sistem veya Süngerli Damilere Uygunluk: Var.
Ürün Sayma: Var. (Cihaz kendi içinde ürün sayar ve LCD ekranında güncel sayaç değerini gösterir.)
Toprak Koruması: Var. Toprak bağlantısı olmayan bir yerde çalıştırılması halinde cihaz çalışma moduna geçmez. Toprak bağlandığında ise cihaz çalışma moduna geçerek normal şekilde çalışmaya devam eder.
Cihazı Çalıştırma: Cihaz RUN butonuna basılı tutulduğu sürece çıkış verebildiği gibi cihazın arkasındaki kuru kontak soketten sinyal alarak ta çalışabilir.
Kutu İçeriği: Cihaz, 1.2M / 1.5M Power Kablosu, Harici sinyal kablosu, 1.5M Harici topraklama kablosu.
Garanti Süresi: 2YIL
Kullanım Alanları: IML Robotlarda Kalıp İçi Etiketleme Uygulamalarında, El ile Statik Yükleme, Plastik- Metal Ayrıştırma, Plastik-Bakır Ayrıştırma, Plastik-Alüminyum Ayrıştırma, Elektrostatik Boyama, Elektrostatik Yapıştırma, Poşet Rulolama ve daha birçok uygulamada AKSO-T-30 Genel Amaçlı Statik Elektrik Yükleyici kullanılabilmektedir.
Cihaz kapalıyken + butonuna basınız. Elinizi butondan çekmeden cihazın arkasındaki güç anahtarını açınız. Bu durumda karşımıza aşağıdaki MENU-1 ekran görüntüsü gelecektir.
ÜRÜN SAYMA (COUNTER)
OPTIONS MENU-1
COUNTER= 0
Eğer sayıcı (COUNTER) değeri sıfırlanmak isteniyorsa bu menüdeyken – (EKSİ) butonuna 1 defa basmak yeterli olacaktır. Sonraki ayar menüsüne geçmek için RUN butonunu kullanabilirsiniz. Bu durumda karşımıza aşağıdaki MENU-2 ekran görüntüsü gelecektir. (Fabrika Çıkışı COUNTER: 0 dır.)
ANLIK KAÇAK KORUMASI HASSASİYET AYARI
OPTIONS MENU-2
OVERLOAD= 1
Bu menüde ise + ve – butonları kullanılarak 1-29 arası anlık kaçak koruması algılama hassasiyet ayarını yapabilirsiniz. 1 en hassas anlık kaçak algılama seviyesidir. Sayıyı yukarı doğru arttırdıkça anlık kaçak algılama hassasiyeti düşürmüş olursunuz. Eğer bu menüde OVERLOAD=OFF pozisyonuna alınır ise Anlık kaçak koruması kapatılmış olur. (Önerilmez) (Fabrika Çıkışı OVERLOAD: 1 dir.)Sonraki ayar menüsüne geçmek için RUN butonunu kullanabilirsiniz. Bu durumda karşımıza aşağıdaki MENU-3 ekran görüntüsü gelecektir.
ANLIK KAÇAK KORUMASI KESİM SÜRESİ
OPTIONS MENU-3
RELAY TIME= 1SN
Bu menü anlık kaçak tespiti yapıldığında cihazın yüksek voltaj çıkışını kapatıp hangi süre boyunca bu şekilde bekleyeceğini belirleyen menüdür. Süre değerleri MIN(150ms) -1-2-3-4-5SN veya OFF(Çıkış Gücünü Kapatma) olarak ayarlanabilmektedir. (Fabrika Çıkışı RELAY TIME: 1SN dir.) Sonraki ayar menüsüne geçmek için RUN butonunu kullanabilirsiniz. Bu durumda karşımıza aşağıdaki ekran görüntüsü gelecektir.
FABRİKA AYARLARINA DÖNÜŞ MENÜSÜ
FACTORY SETTİNGS
PUSH 3SN + BUTTON
Bu menüde parmağınızı + butonuna 3 Saniye basılı tutmanız durumunda cihaz otomatik olarak fabrika ayarlarına döner ve tüm ayarlar sıfırlanır.
Ayrıca tüm menülerde yapılan en son ayar işlemi o anda elektrik kesilse bile silinmeyecek olan belleğe kayıt edilir. Factory Settings menüsü haricindeki menülerden herhangi birinde değişiklik yapıldıktan sonra eğer cihaz yeniden çalışma moduna alınmak isteniyorsa cihazın arkasındaki güç anahtarından cihaz kapatılıp tekrar açılmalıdır. Cihaz yeniden açılırken bu defa + butonuna basılmamalıdır. Aksi taktir de cihaz yine ayar menüsü bölümünü görüntüleyecektir.
Eğer + butonuna basarak cihazın ayar menüsünü açmak istediğinizde aşağıdaki görüntü ile karşılaşıyorsanız Öncelikle cihazın arkasındaki sinyal konnektörünü çıkarmanız gerekmektir. Çünkü cihaz sinyal konnektöründen sinyal geldiği için bu uyarıyı vermektedir. Sinyal konnektörü takılı fakat bir Çıkış ON yap komut sinyali gelmiyorsa cihaz bu uyarıyı vermeyecektir.
REMOVE THE REAR CONNECTOR !!!
ÇIKIŞ GÜÇ AYARI
Ön panel üzerindeki + ve – butonlarını kullanarak yapılmakta olan uygulamaya uygun güç değerini Ayarlayıp bırakabilirsiniz. Ayarlanan son değer silinmez bellekte kayıtlı tutulur ve cihaz kapatılıp yeniden açılsa ya da elektrik kesintileri olsa bile cihaz ayarlanan son değerde açılacaktır.

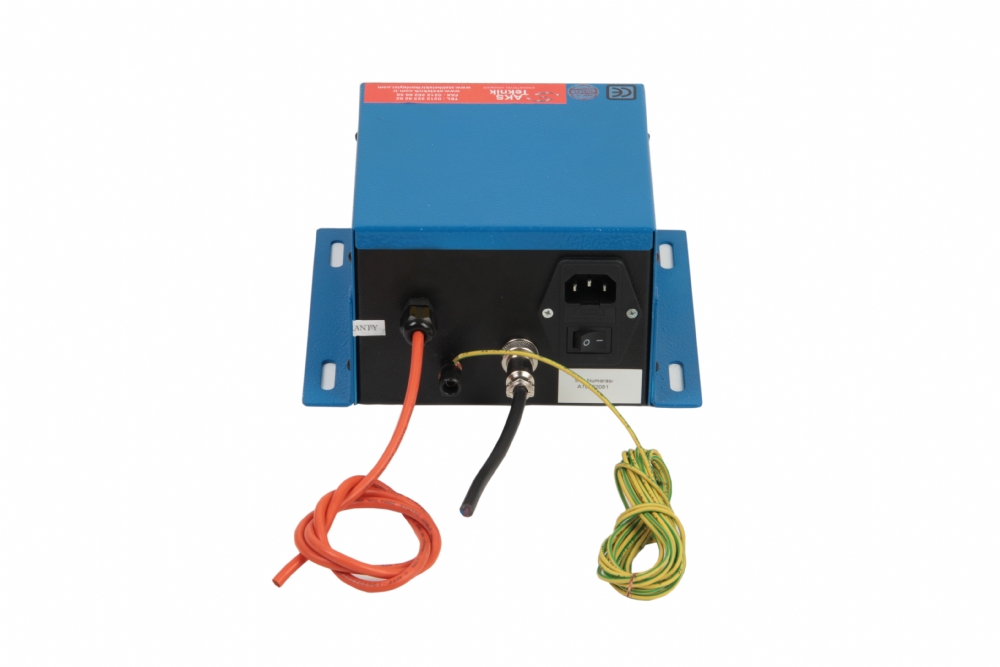

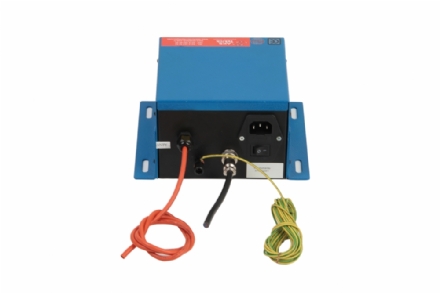

İLK KURULUM

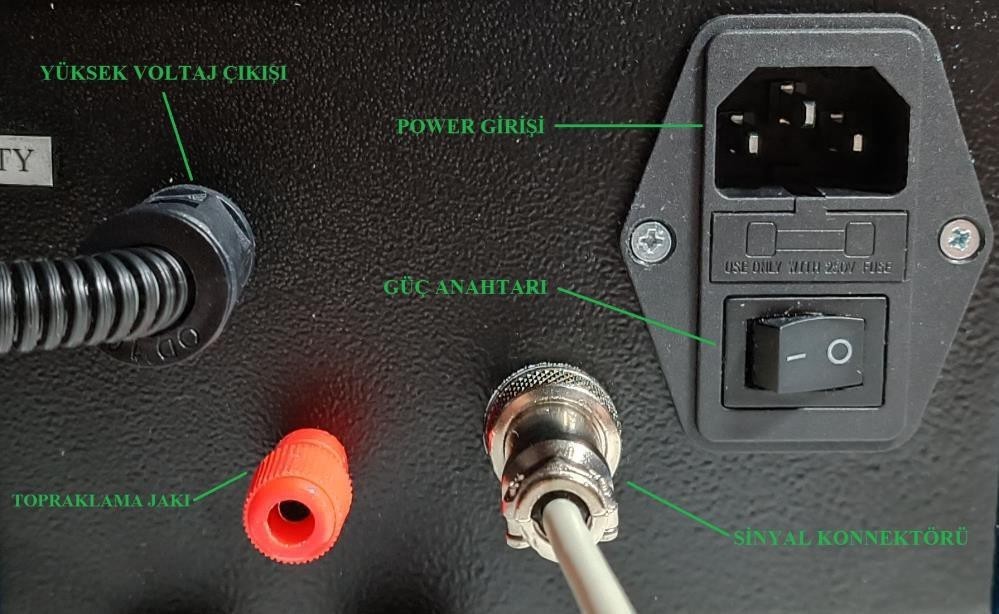

A-) TOPRAKLAMA JAKI
Topraklama jakı çevrilerek çıkarılır. Ürünle birlikte gelen sarı-yeşil topraklama kablosu buraya yerleştirilerek jakın plastik başlığı üzerine sıkılarak sabitlenir. Topraklama kablosunun açık olan ucu ise toprağa bağlanmalıdır.
B-) YÜKSEK VOLTAJ ÇIKIŞ KABLOSU
Yüksek Voltaj çıkış kablosu spiral korumalı olarak ek kutusuna bağlanmaktadır. Ek kutusunun rekorlu olan diğer bölümüne ise bu uygulama için statik elektrik yükleyici bar kablosu bağlanacak ve ek kutusu vidaları vasıtasıyla kapatılacaktır.
C-) POWER GİRİŞİ
220VAC Power Kablosunun takılacağı bölümdür.
D-) GÜÇ ANAHTARI
Cihazın gücünü kesmek yada cihazı enerjilendirme (AÇ-KAPAT) işleminin yapılacağı anahtardır.

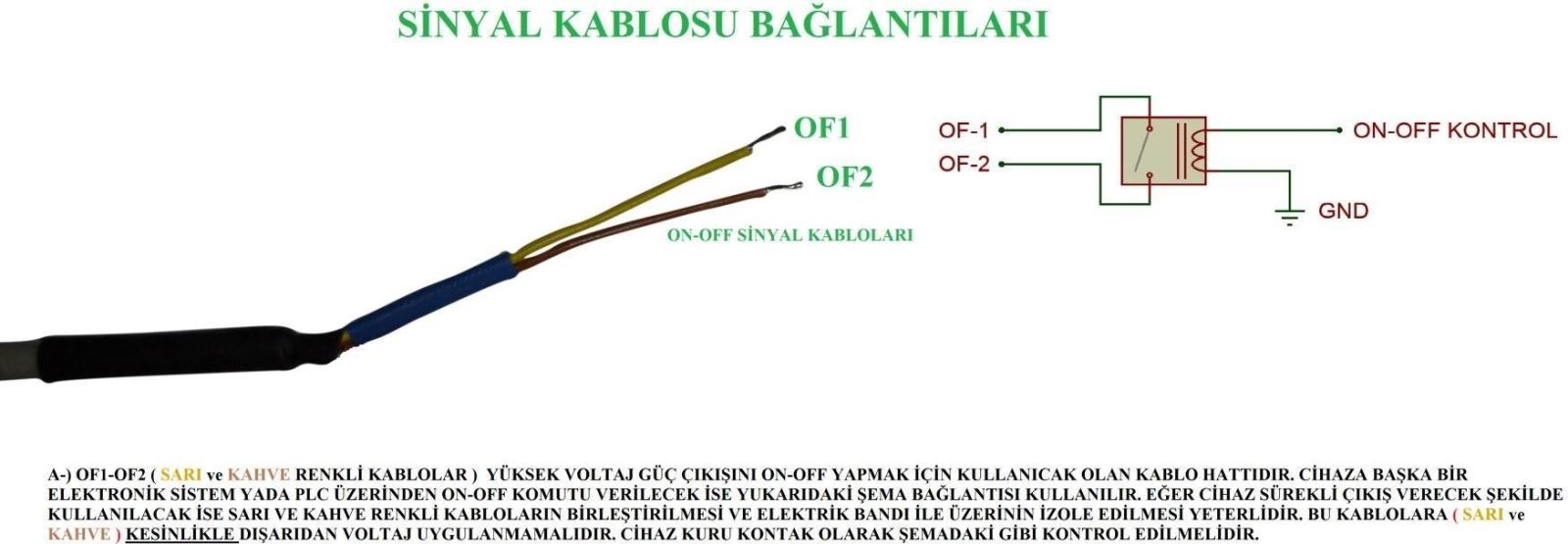

E-) SİNYAL KONNEKTÖRÜNÜN KABLO UÇLARI VE BAĞLANTI ŞEKLİ
TOPRAK KORUMASI
Cihazın içersinde özel bir topraklama kalitesi ölçüm katmanı bulunmaktadır. 220VAC Power kablosu ve topraklama jakı üzerinden ölçümlenen toprak cihazın çalışmasına engel olacak düzeyde ise cihaz açılışta bu durumu algılar. Bu durumda LCD ekranda aşağıdaki mesaj görüntülenir. Ayrıca ön paneldeki kırmızı LED uyarı ışığı devamlı olarak yanıp söner.
NO GROUND !!
Eğer topraklama kalitesi cihazın çalışmasına uygun ise LCD ekranda aşağıdaki mesaj görüntülenir.
GROUND IS OK..
Bu mesajın hemen ardından cihaz aşağıda görüldüğü şekilde normal çalışma moduna geçer.
PWR: +15.60 KV OFF
COUNTER: 0
ÇALIŞTIRMA
Cihaz ilk kurulum yapılıp enerjilendirildikten sonra sinyal konnektörü vasıtasıyla ON komutu verilmesi durumunda aşağıdaki ekrandaki gibi güç değerinin yanında yazan OFF yazısı ON olarak değişirken panel üzerindeki YEŞİL renkli LED de aktif olur. Her OFF komutu verildiğinde ON mesajı OFF olarak değişecek ön paneldeki YEŞİL renkli LED pasif olacak ve COUNTER değeri +1 olacaktır. Eğer çalışma süreci içerisinde anlık elektrik kaçağı algılanır ise yukarıda ilgili başlıkta anlatıldığı üzere cihaz çıkışını kapatacak ön paneldeki ON mesajı OFF olarak değişecek ve ön paneldeki KIRMIZI renkli LED aktif olarak ayarlanan süre kadar cihaz bu pozisyonda bekleyecektir. Ayarlanan anlık kaçak koruma süresi bittiğinde eğer hala ON komutu geliyorsa yüksek voltaj çıkışı aktif edilerek çalışmaya kaldığı yerden devam edecektir.
PWR: +15.60 KV ON
COUNTER: 12
NOT: Cihazın Garanti etiketinin sökülmesi ya da yukarıda belirtilen ilk kurulum ve kullanım şekli dışında hatalı kullanıldığının tespit edilmesi durumunda garanti kapsamı dışında değerlendirilmeye alınacaktır.
